在工業生產中，管道伴熱和加熱系統是確保介質輸送穩定、安全的重要環節。而管道集膚伴熱系統憑借其高效、節能、環保的特點，成為當下熱門的解決方案。那么，這種系統的工作原理是怎樣的？又由哪些部分組成呢？

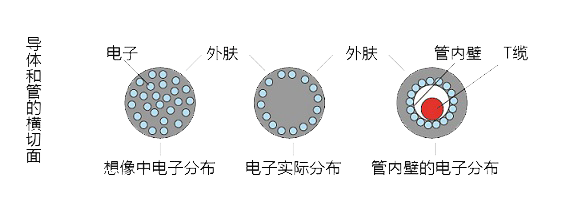

首先，我們來了解管道集膚伴熱的工作原理。它基于集膚效應和鄰近效應兩種物理現象。當導體通電時，電流會集中在導體的表面，這就是集膚效應。而鄰近效應則是指高頻電流在兩個導體中反向流動時，電流會集中于導體的鄰近側流動。在管道集膚伴熱系統中，絕緣導線與鐵磁性碳鋼管（簡稱“熱管”）中的往返電流產生交互感應，導致“熱管”中的返回電流聚集在其內壁表面，從而產生熱量。

管道集膚伴熱的能量來源主要有三部分：一是電流在“熱管”內壁返回過程中產生的熱量；二是由于絕緣導線與“熱管”之間產生的交互磁場導致的磁滯現象和渦電流產生的熱量；三是由于絕緣導線I2R的阻抗產生的熱量。

接下來，我們來看看管道集膚伴熱系統的組成。它主要由以下幾部分構成：一條集膚伴熱電纜、接線箱、電源接線盒、中間接線盒、緩沖盒以及終端電源接線盒等。

當系統通電時，電流通過T纜送達與之相連接的KTSE-E接線盒。在集膚效應和鄰近效應的作用下，返回的電流被集中在KTSE-E接線盒、熱管、KTSS-E盒、KTSS-W-E盒、KTSF-E接線盒的內壁表面。這些組件通過阻抗發熱產生加熱溫度。由于臨近效應的作用，流經這些組件的電流只能集中在組件的內壁表面，而這些組件的外壁表面沒有可測電壓。

總結來說，管道集膚伴熱系統以其高效節能、環保無污染的特點，成為工業領域輸送管道伴熱和加熱的理想選擇。在實際應用中，通過深入研究和技術創新，我們可以不斷提高系統的性能和可靠性，為我國工業發展貢獻力量。
